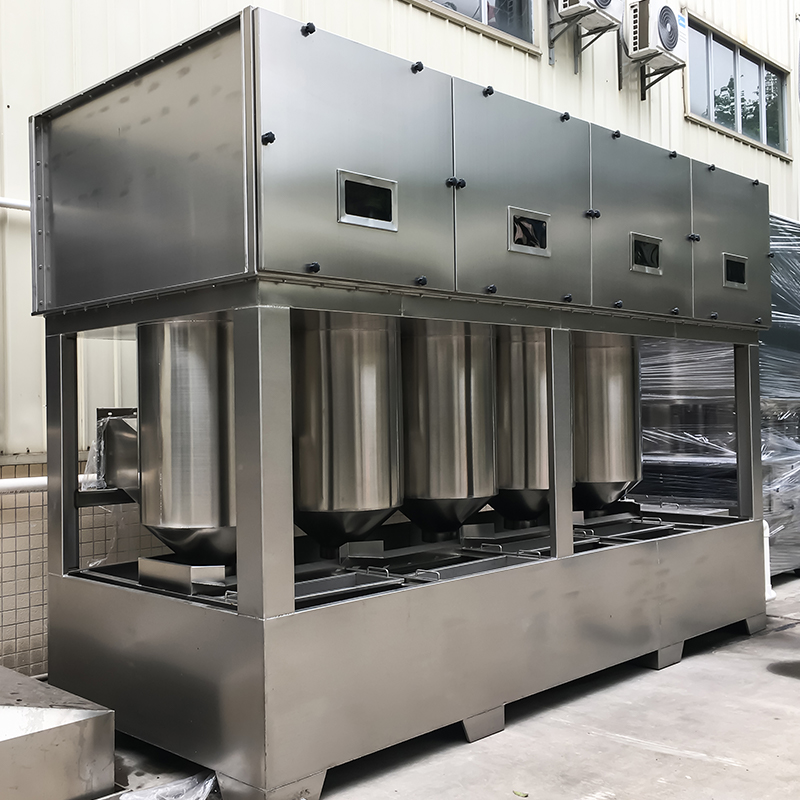

Hybride cycloonsproeitoren

De Hybrid Cyclone Tower (ook bekend als een "Cyclone Hybrid Spray Tower" of "Hybrid Cyclone Tower")

Dit is een apparaat voor natte zuivering dat snelle cyclonische centrifugale scheiding integreert met meerlaagse sproeiabsorptie binnen één enkele toren. Het koppelt vijf mechanismen: traagheid, centrifugatie, botsing, emulgering en absorptie, waardoor het hele proces van "deeltjesafvang, absorptie van gasvormige verontreinigende stoffen, ontwaseming en uitdroging" binnen hetzelfde apparaat wordt voltooid.

I. Werkingsprincipe (integratie in vier stappen)

1. Cyclonische meesleuren

Met stof of verontreinigende stoffen beladen uitlaatgas komt, onder de negatieve druk van de ventilator, tangentiaal de "cycloongenerator" (leischoepencycloon) aan de onderkant van de toren binnen. De luchtstroom wordt onmiddellijk versneld tot 15-25 m/s, waardoor een zeer wervelend stromingsveld ontstaat.

2. Gas-vloeistof-emulgering

Een circulerende waterpomp aan de onderkant van de toren levert de absorptievloeistof (water, alkalische oplossing of oxidatiemiddel) aan het spiraalvormige mondstuk bovenaan de toren, waar het in tegenstroom wordt gespoten. Onder invloed van de snelle cyclonische stroom worden de vloeistofdruppeltjes gescheurd en verneveld tot micron-grote druppels, die vervolgens grondig worden gemengd met de wervelende luchtstroom om een ​​"gas-vloeistof-emulsiesysteem" te vormen. • Deeltjes: de middelpuntvliedende kracht werpt ze naar de torenmuur, waar ze tegen de vloeistoffilm botsen en naar beneden worden meegevoerd.
• Gasvormige verontreinigende stoffen (HCl, NH₃, BTEX, enz.): Oplossen, neutraliseren of oxideren in de emulgatiezone.

3 Centrifugale scheiding
Het geëmulgeerde systeem komt de "convergerende-divergerende" centrifugecilinder binnen, waar de stroomstraal geleidelijk afneemt en de centrifugaalkracht exponentieel toeneemt. Druppels en stofdeeltjes met een hoge dichtheid worden naar de wanden geslingerd en stromen langs de wanden naar beneden in de put. Het gezuiverde droge gas convergeert naar de centrale as en stijgt.

4 Verpakking Fijn wassen Ontwasemen
De stijgende luchtstroom gaat vervolgens door een of twee pakkinglagen (Pall-ringen of holle ballen) en een secundaire spray om resterende verontreinigingen verder te verwijderen. Een ruitverwarmer van golfplaat of draadgaas aan de bovenkant vangt meegevoerde druppels op en het schone gas wordt uiteindelijk door de ventilator afgevoerd om aan de normen te voldoen.
Het hele proces omvat een vloeistofcyclus met gesloten kringloop, en sediment wordt regelmatig verwijderd door een schraper of slibverwijderingsapparaat.

II. Structurele kenmerken
• Geïntegreerd ontwerp: Wervelsectie, sproeisectie, vulsectie, ontwasemingssectie, met vier functies, die minder dan 60% van de oppervlakte van een conventionele sproeitoren met hetzelfde luchtvolume in beslag neemt.
• Niet-verstoppend mondstuk: Maakt gebruik van een spiraalmondstuk met grote diameter en een intern filterpatroon, waardoor het minder gevoelig is voor verstopping door verfresten en vezels.
• Afneembare wervelmodule: Gemaakt van SUS304/316L of FRP, kan bij slijtage volledig worden verwijderd en vervangen.
• PLC-regeling met variabele frequentie: past de ventilatorsnelheid automatisch aan op basis van het drukverschil, waardoor meer dan 30% energie wordt bespaard.

III. Toepasselijke gas-/stoftoepassingen
Industrietypische verontreinigende stoffen Ontwerpoverwegingen
Auto-/meubelspuitverf Verfnevel, VOS op benzeenbasis, kleverig stof Torenlichaam: SUS304, verfnevelflocculant toegevoegd aan circulerend water
Hardware Slijpen/Polijsten Metaalstof (oliehoudend) Pre-cycloon om grote deeltjes te verwijderen, toren voorzien van schrapers
Chemisch/farmaceutisch HCl, NH₃, HF, dichloormethaan Tweetrapsabsorptie: voorwater, post-alkali/oxiderende oplossing
Afvalverbranding/rioolwaterzuiveringsinstallatie Geur, NH₃, H₂S Torenlichaam: FRP-corrosiebescherming, circulerend water toegevoegd met natriumhypochloriet
Uitlaat ketel/oven: rook, SO₂, NOₓ Afkoeling tot <80°C vóór toegang tot de toren

IV. Technische prestatie-indicatoren (typische waarden)
• Luchtstroom: 5.000–80.000 m³/u (parallelle expansie mogelijk)
• Efficiëntie van stofverwijdering: ≥99% (deeltjes ≥1 μm)
• Efficiëntie van ontwaseming: ≥95%
• Drukval: 800-1200 Pa
• Bedrijfstemperatuur: ≤80°C (FRP); ≤150°C (SUS316L)

V. Voordelen vergeleken met conventionele sproeitorens
① Centrifugale voorscheiding vermindert de vulstofbelasting met 70%, waardoor deze minder snel verstopt raakt.
② De roterende luchtstroom verbetert de massaoverdracht, waardoor de zuiveringsefficiëntie met meer dan 15% toeneemt voor apparatuur met hetzelfde volume.
③ Geen bewegende delen, wat het onderhoud vereenvoudigt, waarbij de jaarlijkse onderhoudskosten minder dan 2% van de apparatuurinvestering bedragen.

De hybride cycloontoren maakt gebruik van een gekoppeld mechanisme van "hoge snelheid cycloon meertraps spuiten" om tegelijkertijd deeltjes op te vangen en gasvormige verontreinigende stoffen te absorberen, zelfs onder complexe bedrijfsomstandigheden zoals zeer stroperig stof, olieachtige mist, verstoppingen en een hoog luchtvolume. Het is een zeer effectieve keuze voor de voorbehandeling van afgas of diepe zuivering in industrieën zoals spuitgieten, chemische technologie en metallurgie.
