Cycloontoren voor afvalgasbehandeling: het veelzijdige werkpaard voor de beheersing van luchtverontreiniging

In het complexe landschap van industriële luchtverontreinigingsbeheersing is effectieve en betrouwbare voorbehandeling vaak de hoeksteen van een succesvol systeem. Een van de meest veelzijdige en meest gebruikte oplossingen is de Afvalgasbehandeling Cycloontoren . Dit robuuste apparaat combineert op vakkundige wijze mechanische stofafscheiding met chemische reiniging in één enkele unit, waardoor het een onmisbare eerste verdedigingslinie is voor een groot aantal industrieën. De cycloontoren is ontworpen om uitdagende stromen aan te kunnen die deeltjes, hitte en corrosieve zure of alkalische nevels bevatten en bereidt uitlaatgassen voor op de uiteindelijke behandeling of bereikt in veel gevallen zelf naleving. Voor aanbieders van alomvattende milieuoplossingen zoals Hangzhou Lvran Environmental Protection Group Co., Ltd., dat R&D, ontwerp en productie integreert, is het beheersen van het ontwerp en de optimalisatie van deze torens van fundamenteel belang voor het leveren van kant-en-klare systemen die niet alleen effectief zijn, maar ook kostenefficiënt en duurzaam op de lange termijn.

Principe en prestaties: het mechanisme met dubbele werking

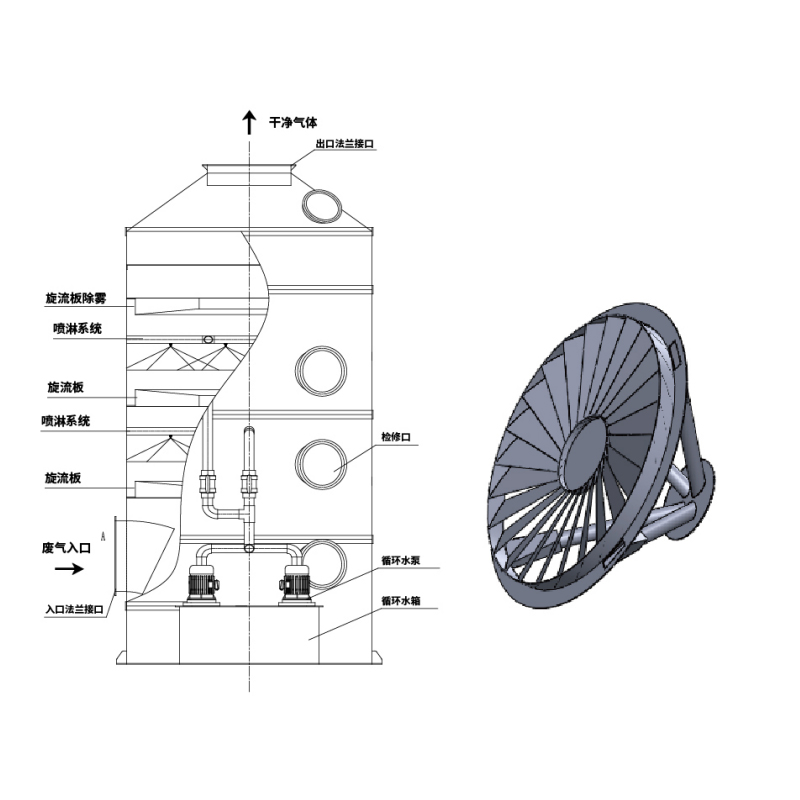

De effectiviteit van een cycloontoren ligt in het slimme tweetrapsproces binnen één enkel vat. Verontreinigd gas komt tangentiaal aan de onderkant de toren binnen, waardoor bij het stijgen een krachtige cyclonische (draaiende) beweging ontstaat. Dit is de eerste fase: traagheidsscheiding. Zwaardere stof en deeltjes worden door de middelpuntvliedende kracht naar buiten geslingerd tegen de torenwand, waar ze hun momentum verliezen, naar beneden glijden en worden opgevangen in een trechter of de onderste blustank. Deze voorreinigingsstap is cruciaal voor het beschermen van stroomafwaartse apparatuur. Het gas, nu ontdaan van grotere deeltjes maar nog steeds gasvormige verontreinigende stoffen en fijne nevels met zich meedragend, gaat verder naar de tweede fase: nat wassen. Hier regent een netwerk van sproeiers het gas met een zorgvuldig samengestelde wasvloeistof, meestal een alkalische oplossing zoals natronloog voor zure gassen, of een zure oplossing voor alkalische gassen. Het nauwe contact tussen het opstijgende gas en de vallende vloeistofdruppeltjes op gespecialiseerde pakking- of cycloonplaten vergemakkelijkt de massaoverdracht, waarbij schadelijke gassen zoals zoutzuur (HCl) of ammoniak (NH3) worden geabsorbeerd en geneutraliseerd tot onschadelijke zouten die in het water zijn opgelost. Een laatste demisterlaag vangt meegevoerde vochtdruppels op, waardoor schoon, behandeld gas via de bovenkant naar buiten kan komen.

• Eenvoud zorgt voor betrouwbaarheid: Omdat er geen complexe bewegende delen in de toren aanwezig zijn, minimaliseert het ontwerp mechanische storingspunten, waardoor een hoge operationele beschikbaarheid wordt gegarandeerd die cruciaal is voor continue industriële processen.
• Inherent koeleffect: Het wasproces koelt op natuurlijke wijze hete uitlaatgassen af, en dient vaak als een essentiële blusfase vóór thermische oxidatiemiddelen (RTO's) of andere temperatuurgevoelige stroomafwaartse eenheden.
• Materiaalkunde is de sleutel: De keuze van het constructiemateriaal – of het nu corrosiebestendig PP, duurzaam FRP of gespecialiseerde legeringen is – bepaalt rechtstreeks de levensduur van de toren bij het hanteren van agressieve chemische nevels, een kernoverweging voor elke fabrikant.

Ontwerpen voor efficiëntie: sleutelparameters en maatwerk

Als we verder gaan dan het basisprincipe, worden de feitelijke prestaties van een cycloontoren bepaald door een precieze reeks ontwerp- en operationele parameters. De fysieke afmetingen, met name de verhouding tussen diameter en hoogte van de toren en het ontwerp van de interne componenten (cycloonplaten of pakkingtype), bepalen rechtstreeks de snelheid van de lege toren . Deze snelheid moet worden geoptimaliseerd: te hoog en er wordt vloeistof overgedragen (entrainment); te laag en de scheidings-/contactefficiëntie neemt af. De Vloeistof-gasverhouding (L/G) is een andere kritische factor, waarbij de effectiviteit van het wassen in evenwicht wordt gebracht met het verbruik van water en chemicaliën. Voor de behandeling met zure nevel is het van essentieel belang dat de recirculatietank van het wasmiddel op de optimale alkalische pH wordt gehouden door middel van geautomatiseerde dosering. verwijderingsefficiëntie . Een goed ontworpen toren van een ervaren leverancier zal een hoge deeltjesverwijdering bereiken voor deeltjes groter dan 10 micron en een absorptie-efficiëntie van meer dan 90-95% voor doelgassen, en dit alles met behoud van een systeem drukval doorgaans tussen 800 en 1500 Pa om de energiekosten van de ventilator beheersbaar te houden. Maatwerk is van het grootste belang, omdat een one-size-fits-all aanpak faalt in het diverse industriële landschap. Factoren zoals de specifieke chemische samenstelling van de uitlaatgassen, fluctuerende luchtstroomsnelheden, beschikbare voetafdruk en lokale emissienormen vereisen allemaal een op maat gemaakte technische oplossing.

Typische prestatie- en ontwerpparameterbereiken

• Balans is alles: De kunst van het ontwerpen ligt in het balanceren van deze parameters om te voldoen aan de vereiste uitlaatconcentratienormen tegen de laagst mogelijke levensduurkosten (operationeel kapitaal).
• De rol van modellering: Geavanceerde aanbieders gebruiken computationele vloeistofdynamica (CFD)-modellering om stromingspatronen, dode zones en druppeltrajecten te visualiseren, waardoor het ontwerp vóór de fabricage wordt geoptimaliseerd.
• Voorbij de toren: Een compleet systeemoverzicht omvat het chemiebeheer van de recirculatietank, het slibverwijderingsmechanisme en de integratie met het besturingssysteem van de fabriek (PLC/DCS).

Strategische integratie: de cycloontoren in complete behandelingstreinen

De ware kracht van een cycloontoren wordt vaak gerealiseerd wanneer deze strategisch wordt geïntegreerd als onderdeel van een groter, meerfasig systeem voor luchtverontreinigingscontrole. Het blinkt uit als robuust voorbehandelingseenheid . Voor complexe afvalstromen die vluchtige organische stoffen (VOC's) bevatten, kan de toren deeltjes en corrosieve nevels verwijderen die stroomafwaartse, gevoeligere en duurdere apparatuur zoals regeneratieve thermische oxidatiemiddelen (RTO's), concentrators of geavanceerde filtratiesystemen zouden vervuilen of beschadigen. Door de gasstroom af te koelen, wordt de temperatuur binnen het optimale bedrijfsbereik gebracht voor daaropvolgende biologische wassers of actieve kooladsorbers. In dergelijke geïntegreerde systemen is het de rol van de cycloontoren om het gas te conditioneren, zodat de laatste polijstfase met maximale efficiëntie en een lange levensduur kan werken. Het systeemontwerp moet zorgvuldig rekening houden met het samenspel van drukval, materiaalcompatibiliteit tussen verschillende eenheden en gecentraliseerde besturingslogica om de hele trein als één samenhangende eenheid te beheren en te reageren op variaties in de productiebelasting.

• Geavanceerde technologieën mogelijk maken: Door een schone, koele en niet-corrosieve gasstroom te leveren, maken cycloontorens de toepassing van plasma-, UV-oxidatie- of katalytische oxidatietechnologieën haalbaarder en betrouwbaarder.
• Afvalminimalisatie: In systemen waarbij de wasvloeistof een afvalstroom wordt, wordt het integreren van de toren met een afvalwaterzuiveringssysteem ter plaatse of het ontwerpen voor gesloten kringloop een cruciaal aspect van de algehele milieuoplossing.
• Veiligheid en betrouwbaarheid: In geïntegreerde systemen fungeert de cycloontoren vaak als veiligheidsbuffer, waardoor catastrofale storingen in stroomafwaartse eenheden worden voorkomen als gevolg van onverwachte procesverstoringen waarbij grote hoeveelheden deeltjes of corrosieve stoffen vrijkomen.

Veelgestelde vragen

Hoe bepaal ik de juiste maat (capaciteit) van een cycloontoren voor mijn fabriek?

Het dimensioneren van een cycloontoren is een fundamentele technische taak waarvoor specifieke gegevens vereist zijn. De voornaamste drijfveer is de maximale uitlaatgasvolumestroom , gemeten in kubieke meter per uur (m³/h). Dit moet worden bepaald onder de slechtst mogelijke bedrijfsomstandigheden. In de tweede plaats de inlaat temperatuur en de chemische samenstelling en concentratie van verontreinigende stoffen (bijvoorbeeld 200 mg/m³ HCl-nevel, 100 mg/m³ stof) zijn van cruciaal belang. Het gewenste uitlaatemissieconcentratie , gedicteerd door lokale milieuregelgeving, bepaalt de vereiste verwijderingsefficiëntie. Met deze input voeren ingenieurs berekeningen uit met betrekking tot de toegestane gassnelheid in de toren (om vloeistofoverdracht te voorkomen) en de noodzakelijke massaoverdrachtseenheden voor absorptie. Ze houden ook rekening met toekomstige capaciteitsuitbreidingen. Het wordt ten zeerste aanbevolen om een ​​ervaren leverancier van milieuapparatuur te raadplegen die deze dimensionering kan uitvoeren op basis van uw specifieke gegevens, vaak als onderdeel van een gratis haalbaarheidsbeoordeling, om ervoor te zorgen dat het systeem niet te klein is (niet-naleving) of te groot (kapitaalverspilling en bedrijfskosten).

Wat zijn de belangrijkste onderhoudsvereisten voor een afgaswassertoren?

Regelmatig onderhoud is de sleutel tot duurzame prestaties. Dagelijkse/wekelijkse controles: Controleer en pas de pH van de recirculatiewasvloeistof aan om een effectieve neutralisatie te garanderen; controleer de niveaus van de chemicaliëndoseertanks; inspecteer de spuitmonden op verstoppingen (te zien aan ongelijkmatige spuitpatronen); en controleer de pompdruk. Maandelijkse/driemaandelijkse taken: Voer een grondigere inspectie van de mondstukkoppen uit, maak het ontwasemingskussen schoon, indien toegankelijk, en controleer op ophoping van bezinksel in de onderste tank, en plan zo nodig een slibverwijdering. Jaarlijks stilleggingsonderhoud: Dit is het meest uitgebreid. Het omvat het leegmaken en grondig reinigen van de hele tank, het inspecteren van de interne pakkingen of platen op vervuiling of degradatie, het controleren van de integriteit van voeringen of FRP-structuren op corrosie en het kalibreren van alle instrumenten (pH-sondes, flowmeters). Een goed onderhouden toren kan meer dan tien jaar betrouwbaar functioneren, terwijl verwaarlozing kan leiden tot verstopping, verlies van efficiëntie en voortijdige uitval.

Kan een cycloontoren explosieve of brandbare stof en gassen verwerken?

Standaard cycloontorens zijn dat wel niet intrinsiek veilig voor explosieve atmosferen en vereisen speciale technische overwegingen als dergelijke gevaren aanwezig zijn. Bij explosief stof (bijvoorbeeld metaalpoeders en organisch stof) kan de cyclonische werking zelf statische elektriciteit opwekken, wat een ontstekingsrisico met zich meebrengt. Beperkende maatregelen zijn onder meer het construeren van de toren uit geleidende of statisch dissipatieve materialen (zoals speciale met koolstof gevulde kunststoffen of geaarde metalen), waarbij ervoor wordt gezorgd dat alle componenten elektrisch zijn verbonden en geaard, en mogelijk het inbouwen van explosie-ontluchtings- of onderdrukkingssystemen. Voor ontvlambare gassen of dampen gemengd met lucht kan de natte wasomgeving het risico verminderen door verdunning en koeling, maar de gebiedsclassificatie en elektrische apparatuur (pompen, sensoren) moeten geschikt zijn voor de specifieke gevaarlijke zone (bijv. ATEX, IECEx). Bij elk project waarbij potentieel explosieve atmosferen betrokken zijn, is een gedetailleerde gevarenbeoordeling en ontwerp door specialisten vereist om naleving van veiligheidsnormen zoals NFPA- of ATEX-richtlijnen te garanderen.

Wat is het verschil tussen een cycloonsproeitoren en een gepakt-bedscrubber?

Beide zijn natte wassers, maar ze verschillen qua interne geometrie en sterkte. EEN cycloon- (of sproei-) toren maakt voornamelijk gebruik van de cyclonische inlaat voor stofafscheiding en open ruimte met sproeikoppen voor gasabsorptie. Het heeft een lagere drukval, is minder gevoelig voor verstopping door kleverige deeltjes of deeltjes met een hoge belasting, en is uitstekend geschikt voor gelijktijdige stofverwijdering en gasabsorptie. EEN verpakte bedschrobmachine perst gas door een vast bed van plastic of keramisch pakkingmateriaal, waardoor een enorm oppervlak ontstaat voor gas-vloeistofcontact. Dit maakt het uitzonderlijk efficiënt voor het verwijderen van puur gasvormige verontreinigende stoffen, maar kwetsbaar voor verstopping (vervuiling) als er veel stof of zwevende vaste stoffen aanwezig zijn. De keuze hangt af van de afvalstroom: een cycloontoren is de robuuste alleskunner voor vuile, stoffige en corrosieve stromen, terwijl een gepakt bed het precisiegereedschap is voor schone gasstromen die een ultrahoge absorptie-efficiëntie van oplosbare gassen vereisen.

Hoe kan ik het afvalwater van het wasproces afvoeren of behandelen (spuien)?

De verbruikte wasvloeistof, of spuivloeistof, is een afvalwaterstroom die de geneutraliseerde zouten bevat (bijvoorbeeld natriumchloride uit de HCl-wassing) en mogelijk zware metalen, indien aanwezig in het inlaatgas. Er kan niet direct worden geloosd. Behandelingsopties zijn afhankelijk van volume en samenstelling. Voor eenvoudigere zouten kan pH-neutralisatie en neerslag ter plaatse, gevolgd door sedimentatie/filtratie, voldoende zijn voordat deze op een riool worden geloosd (met toestemming). Voor stromen met zware metalen is gespecialiseerde neerslagchemie vereist. In gebieden met waterschaarste of bij strenge lozingslimieten kunnen verdamper-/kristallisatorsystemen worden gebruikt om schoon water terug te winnen en zouten te laten stollen voor gevaarlijke of niet-gevaarlijke stortplaatsen. De strategie voor de behandeling van afvalwater moet parallel aan het ontwerp van het luchtverontreinigingscontrolesysteem worden gepland om een ​​complete, conforme milieuoplossing te garanderen. Aanbieders die geïntegreerde expertise op het gebied van water- en luchtbehandeling aanbieden, zijn waardevolle partners voor dergelijke projecten.
