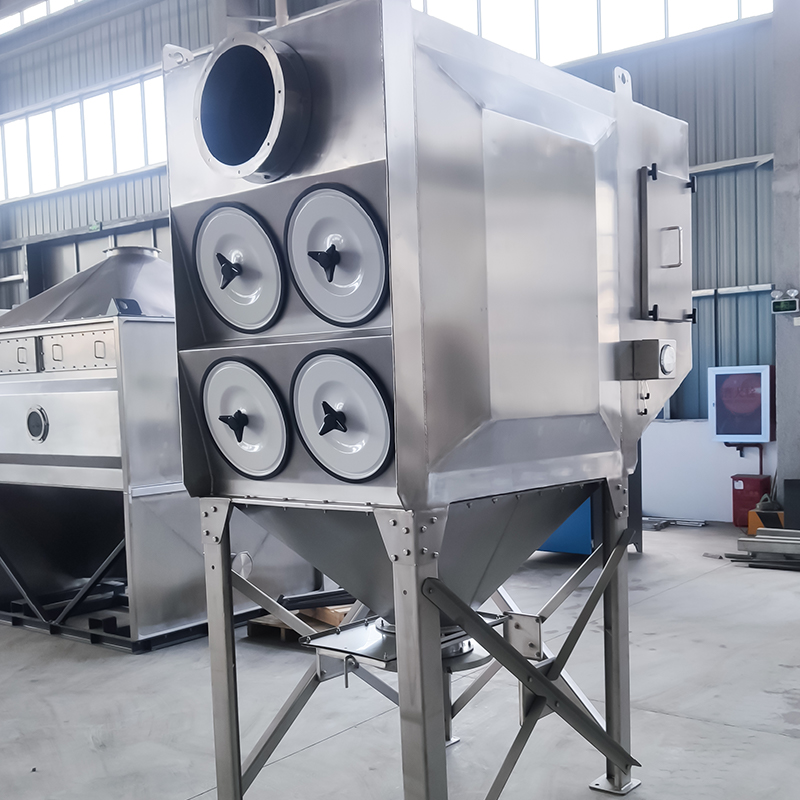

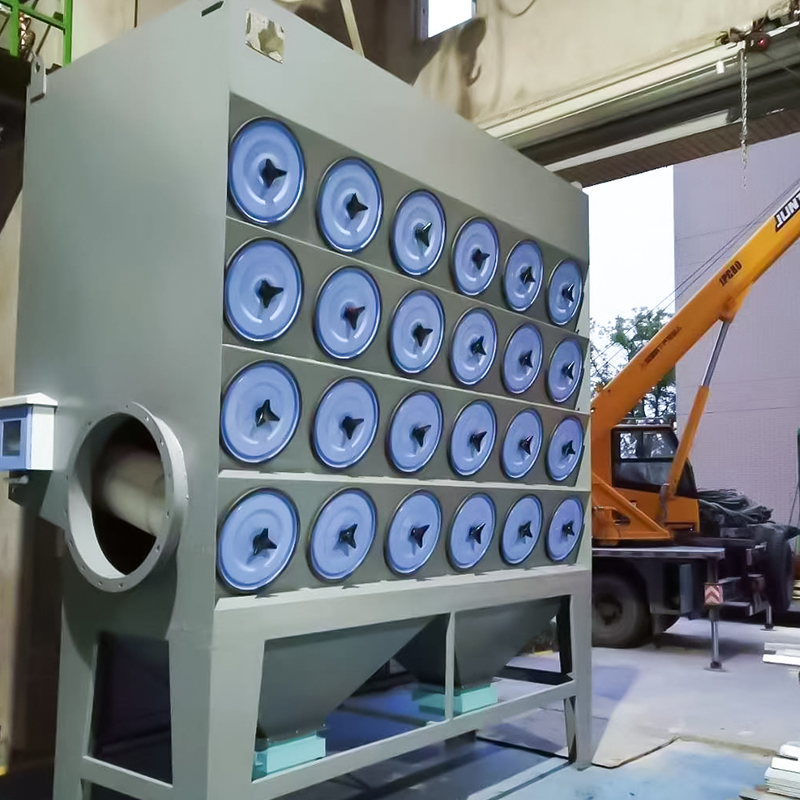

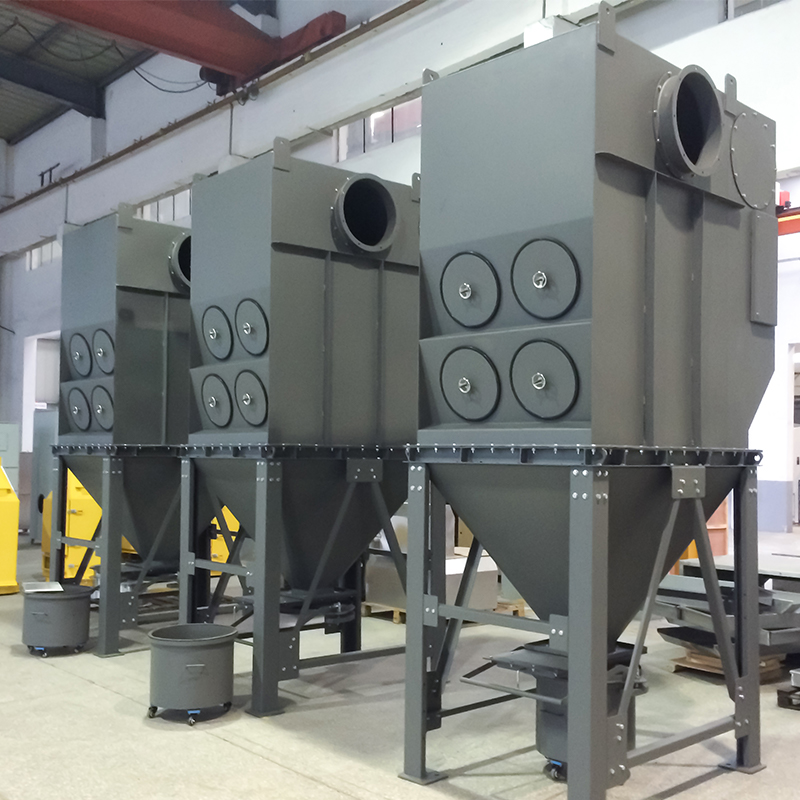

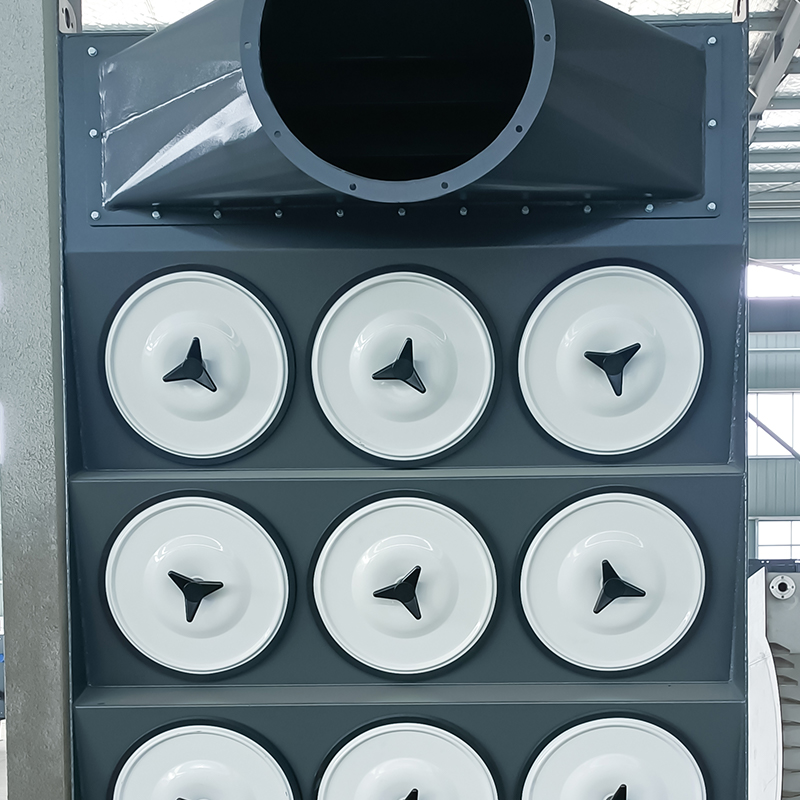

Patroonstofafscheider

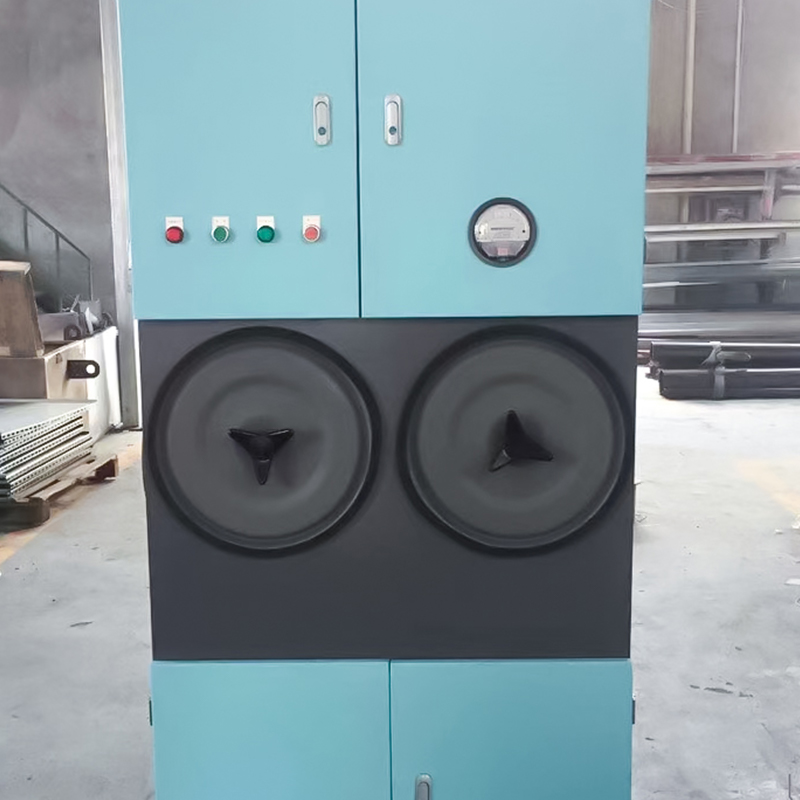

Specificaties stand-alone cartridge-stofafscheider

Berekeningsformules voor sleuteltechnologieën van patroonstofafscheiders

1. Filtratiesnelheid (v)

De filtratiesnelheid is het gasvolume dat per tijdseenheid door het effectieve filtratiegebied van een filterpatroon stroomt en is een kernontwerpparameter:
v = \frac{Q}{60 \times A}

- v: Filtratiesnelheid (m/min), meestal geselecteerd op basis van de stofeigenschappen (bijv. 1,0-2,0 m/min voor droog, niet-kleverig stof, 0,5-1,0 m/min voor kleverig stof);
- Q: Verwerkingsluchtvolume (m³/h);
- A: Totaal effectief filtratieoppervlak (m²).

2. Totaal effectief filteroppervlak (A)

A = n \ maal A_1

- n: Aantal filterpatronen;
- A_1: Effectief filtratieoppervlak van een enkele filterpatroon (m²), berekend op basis van de patroonafmetingen: A_1 = \pi \times D \times L (D is de cartridgediameter, m; L is de cartridgelengte, m).

3. Aantal filterpatronen (n)

Afgeleid uit het luchtvolume en de filtratiesnelheid:
n = \frac{Q}{60 \times v \times A_1}

4. Apparatuurweerstand (ΔP)

De totale weerstand van een patroonstofafscheider bestaat uit de weerstand van het filtermedium zelf en de weerstand van de stoflaag. De empirische formule (geschat) is:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Weerstand schone filterpatroon (Pa), typisch 100-200 Pa;
- \Delta P_d: Stoflaagweerstand (Pa), die gerelateerd is aan de dikte van de stoflaag en de filtratiesnelheid. Tijdens bedrijf wordt de totale weerstand doorgaans tussen 1000 en 1500 Pa geregeld.

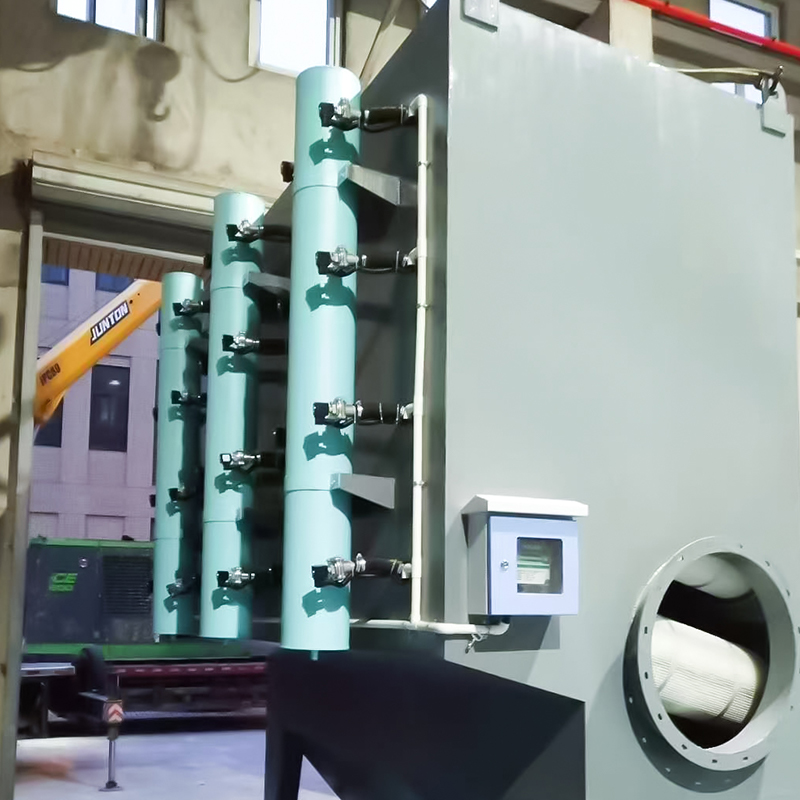

5. Parameters voor pulsinjectie (voor pulsreinigingsmodellen)

- Injectiedruk: typisch 0,4-0,6 MPa (perslucht);
- Injectietijd: 0,1-0,2 seconden per filterpatroon;
- Injectiecyclus: Afhankelijk van de weerstandsinstelling, doorgaans 30-120 seconden (automatisch instelbaar via een drukverschilregelaar).

De bovenstaande formule moet worden aangepast op basis van de werkelijke bedrijfsomstandigheden (zoals stofconcentratie, deeltjesgrootte en temperatuur) om een ​​efficiënte en stabiele werking van de apparatuur te garanderen.
