Ⅰ.. Werkingsprincipe horizontale sproeitoren
Horizontale sproeitoren is een efficiënte gaszuiveringsapparatuur, voornamelijk gebruikt voor de behandeling van verontreinigende stoffen in industrieel afvalgas, zoals zure nevel, alkalische nevel, organische gassen en deeltjes.
1. Gas-vloeistof kruisstroomcontact
- Uitlaatgasinvoer: het uitlaatgas wordt via het ventilatorsysteem in het horizontale torenlichaam geïntroduceerd, meestal vanaf de ene kant of het midden van het torenlichaam.
- Luchtstroomrichting: Het uitlaatgas stroomt horizontaal in het torenlichaam, loodrecht op de bewegingsrichting van de spuitvloeistof, waardoor een kruisstroomcontact ontstaat.
- Verminder weerstand: dit horizontale luchtstroomontwerp vermindert effectief de stromingsweerstand van het systeem en vermindert het energieverbruik van de ventilator.
2. Spuiten en absorptie
- Sprinklersysteem: In de toren is een hogedruksproeier geplaatst om de geabsorbeerde vloeistof (water of chemisch reagens) te vernevelen en te spuiten om fijne druppels te vormen.
- Functie van de vullaag: het afgas passeert de vullaag (zoals de kogelring en de lassi-ring) en komt volledig in contact met de vloeistoffilm op het vuloppervlak, waardoor het gas-vloeistofcontactoppervlak groter wordt.
- Fysische en chemische absorptie: Verontreinigende stoffen worden geabsorbeerd of omgezet in onschadelijke stoffen via fysieke adsorptie of chemische reacties (zoals zuur-base-neutralisatie).
3. Ontwasemen en emissie
- Ontwasemingsapparaat: Het gezuiverde gas stroomt door de ontwasemingslaag (cycloonplaat of lascill-ringvuller) om de meegevoerde vloeistofdruppels te verwijderen en secundaire verontreiniging te voorkomen.
- Schone emissie: het behandelde gas wordt vanaf de andere kant van de toren afgevoerd om te voldoen aan de milieubeschermingsnormen.
4. Lus en verwerking
- Vloeistofcirculatie: de spuitvloeistof wordt opgevangen vanaf de bodem van de toren en wordt hergebruikt nadat deze door de circulerende waterpomp onder druk is gezet om de bedrijfskosten te verlagen.
- Behandeling van afvalvloeistoffen: verander of behandel afvalvloeistof regelmatig om verrijking met verontreinigende stoffen te voorkomen en de zuiveringsefficiëntie te beïnvloeden.
II. Structurele ontwerpanalyse van de horizontale spuittoren
Horizontale spuittorens hebben een compact ontwerp, waardoor ze geschikt zijn voor industriële toepassingen met beperkte ruimte.

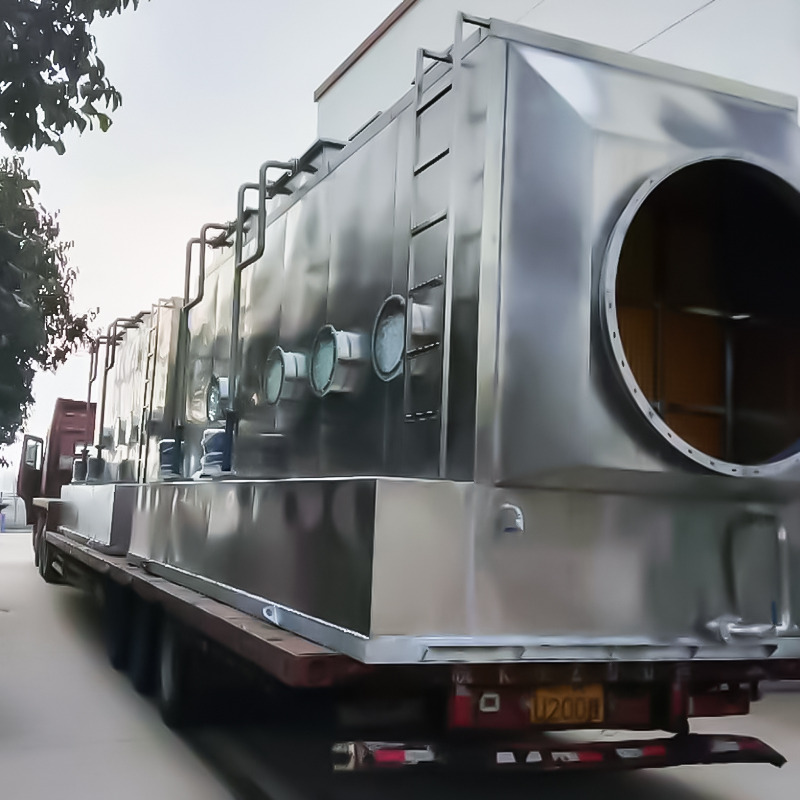

1. Torenstructuur

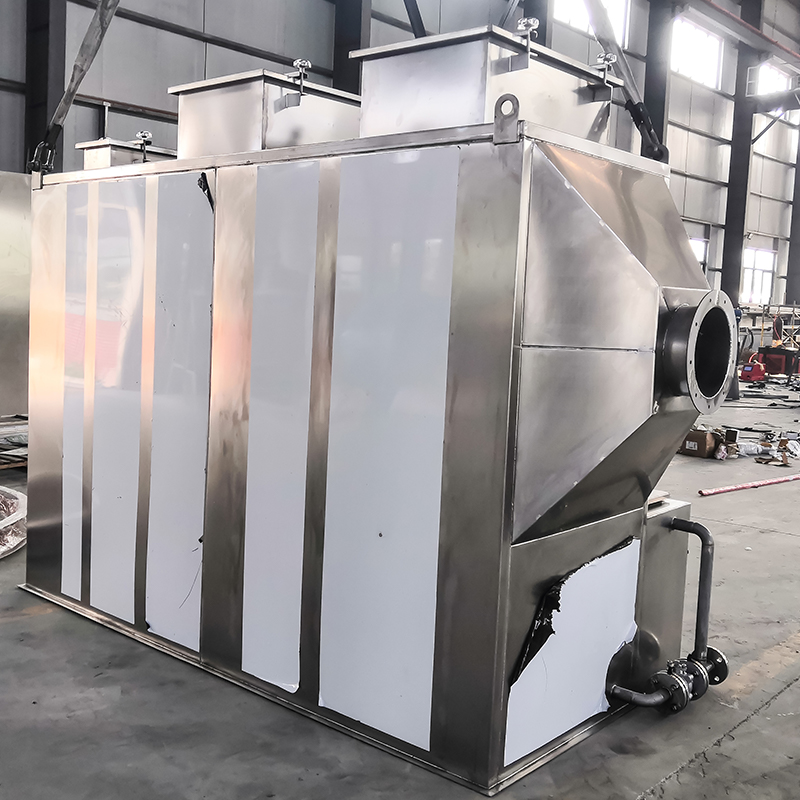

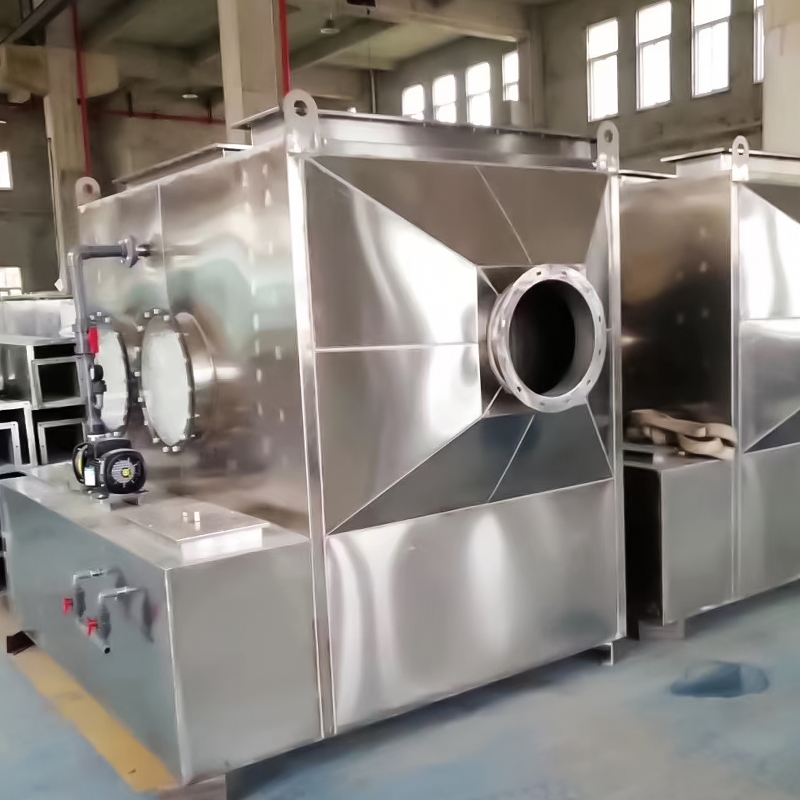

- Vorm en materiaal: horizontale cilindrische of vierkante structuur, gemaakt van corrosiebestendige materialen (zoals PP, FRP en 304/316 roestvrij staal).
- Modulair ontwerp: gesegmenteerde flensverbindingen vergemakkelijken transport en installatie en passen zich aan variërende luchtstroomsnelheden aan.
2. Spuitsysteem
- Nozzle-opstelling: horizontale, meerlaagse opstelling zorgt voor een uniforme vloeistofdekking en verbetert de efficiëntie van het gas-vloeistofcontact.
- Selectie van spuitvloeistof: Water of chemische reagentia, zoals zure of alkalische oplossingen, worden geselecteerd op basis van de samenstelling van het uitlaatgas om de absorptie te verbeteren.
3. Verpakkingslaag
- Verpakkingstype: Hoogefficiënte pakkingen, zoals Pall-ringen en Raschig-ringen, zorgen voor een groot oppervlak en een lage weerstand.
- Gelaagd ontwerp: meerdere pakkinglagen optimaliseren de gas-vloeistofverdeling en voorkomen verstoppingen en kanalisatie.
4. Ontwasemingslaag
- Type ontmister: Cycloonplaten of Raschig-ringen verwijderen effectief meegesleepte vloeistofdruppels uit het gas.
- Anti-Droplet Entrainment: Zorgt ervoor dat het uitlaatgas druppelvrij is om corrosie of verontreiniging van stroomafwaartse apparatuur te voorkomen.

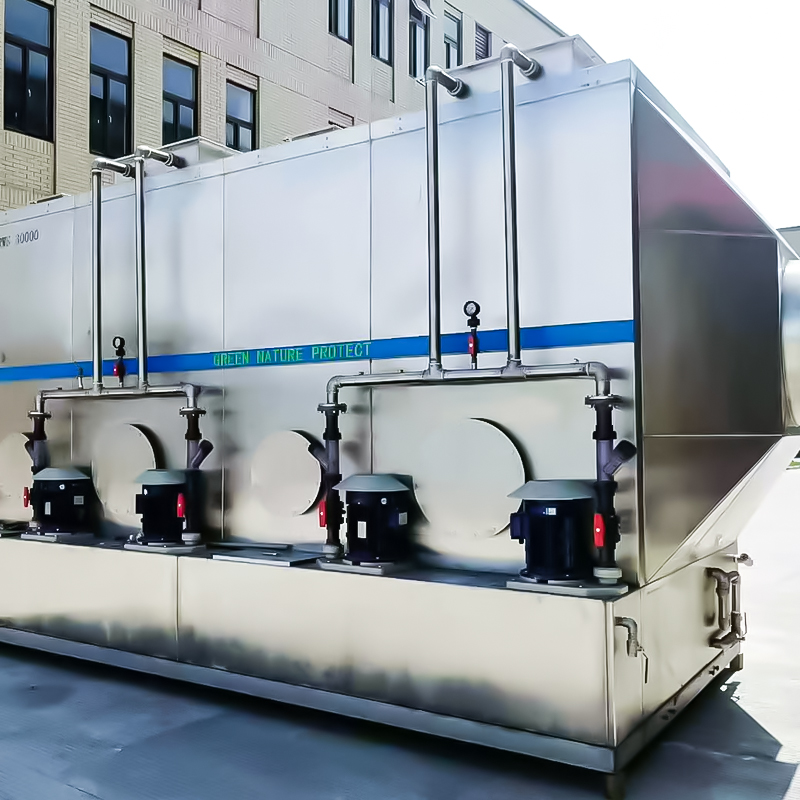

5. Circulatiesysteem
- Circulerende watertank: bevindt zich aan de onderkant van de toren, verzamelt de spuitvloeistof en is uitgerust met niveauregeling en pH-bewaking.
- Circulatiewaterpomp: gemaakt van corrosiebestendige materialen (zoals plastic of roestvrij staal) om een stabiele werking op lange termijn te garanderen.
6. Hulpstructuren

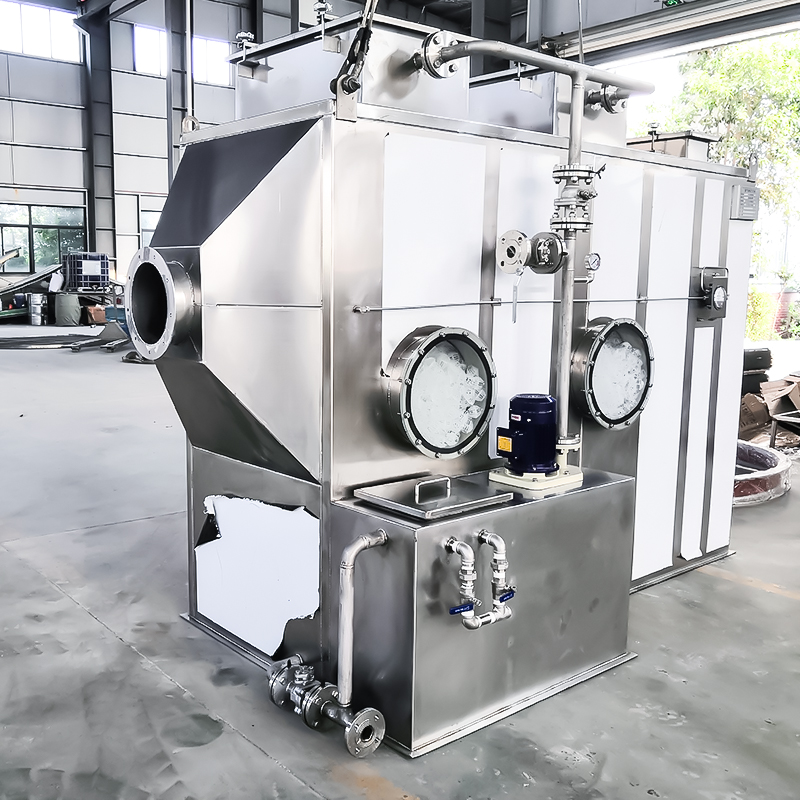

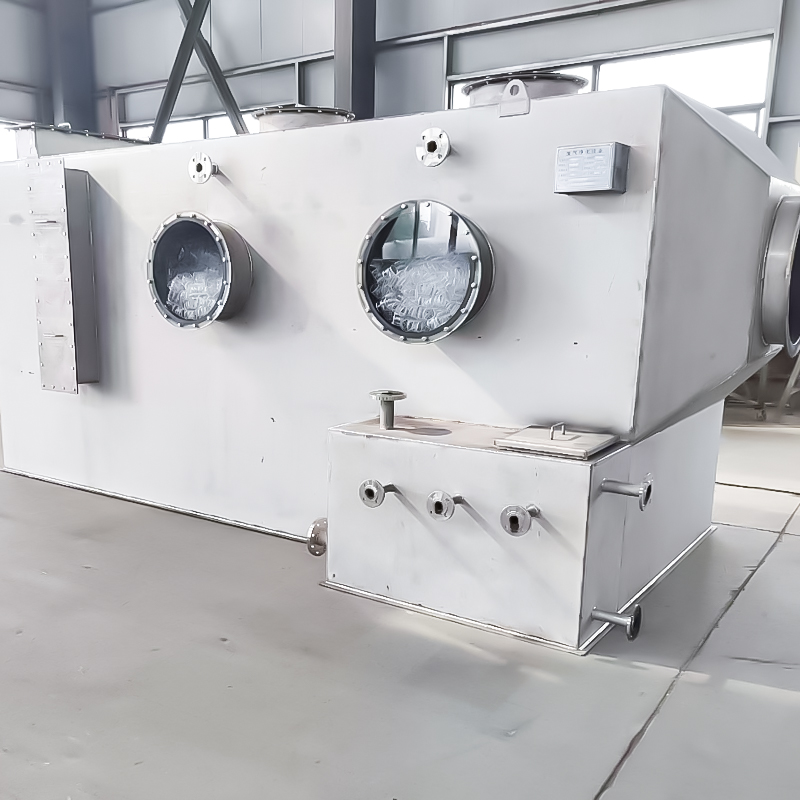

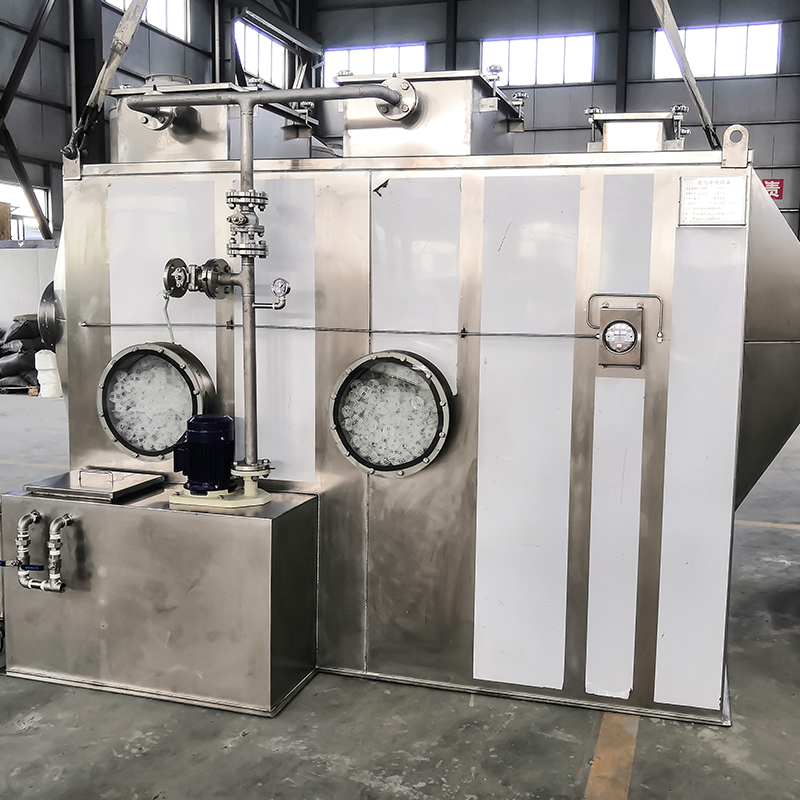

- Inspectiepoorten en observatievensters: Er zijn transparante inspectievensters en inspectiepoorten aanwezig voor eenvoudig onderhoud en inspectie.
- Ondersteuning en bevestigingen: Stabiele steunen en bevestigingen zorgen voor een stabiele werking van de apparatuur.
III. Voordelen van horizontale sproeitoren
- Efficiënte zuivering: de zuiveringsefficiëntie bereikt meer dan 90%, geschikt voor een verscheidenheid aan verontreinigende stoffen.
- Ruimtebesparend: horizontaal ontwerp, verlaagde hoogte, geschikt voor installatie binnenshuis.
- Lage bedrijfskosten: Recycle spuitvloeistof om het waterverbruik en het verbruik van chemische reagentia te verminderen.
- Corrosiebestendigheid: gebruik corrosiebestendige materialen om zich aan te passen aan zure en alkalische omgevingen en een lange levensduur te hebben.
- Handig onderhoud: eenvoudige structuur, gemakkelijk onderhoud en lagere onderhoudskosten.
IV. Ontwerpsleutelpunten
- Afvalgasparameteranalyse: Bepaal de torenafmetingen en het pakkingtype op basis van de afgassamenstelling, concentratie, temperatuur en stroomsnelheid.
- Gas-vloeistofverhoudingscontrole: Ontwerp de stroomsnelheid van de spuitvloeistof rationeel om voldoende contact en absorptie te garanderen.
- Materiaalkeuze: Selecteer geschikte torenmaterialen op basis van hun corrosieve eigenschappen, zoals PP en roestvrij staal.
- Veiligheidsmaatregelen: Installeer explosieveilige apparaten en gasbewaking om een veilige werking te garanderen.
Op basis van de bovenstaande analyse zijn horizontale sproeitorens, met hun hoge efficiëntie, compactheid en corrosieweerstand, essentiële apparatuur geworden voor industriële afgasbehandeling. Ze zijn breed toepasbaar in verschillende bedrijfsomstandigheden en helpen bedrijven bij het bereiken van milieunormen.
| De horizontale sproeitoren kan een luchtvolume van 5000 - 30.000 m³ verwerken en kan worden aangepast aan de werkelijke behoeften. |
| Serienummer | Naam | Specificatie (lengte * breedte * hoogte, eenheid: mm) | Eenheid | Hoeveelheid | Opmerkingen |
| 1 | Horizontale sproeitoren (hanteringsluchtvolume: 5000 m³/h) | 2500 (inclusief variabele diameter) * 1200 (exclusief watertankgrootte) * 1800 | Instellen | 1 | 1. Apparatuurmaterialen omvatten PP, 304 roestvrij staal en FRP, met diktes die zijn aangepast om aan specifieke fabrieksvereisten te voldoen.
2. Snelheid lege toren: 1,5 meter per seconde;
3. Enkellaags spuitsysteem met spiraalvormige spuitmonden van 4 x 4 inch;
4. Enkele laag Ø50 mm Pall-ringen die ≥600 mm verpakken;
5. Enkele laag PP-draadgaas misteliminator ≥200 mm;
6. Twee Ø500 mm transparante inspectiepoorten van gehard glas;
7. Inlaat-/uitlaatdiameter: 400 mm;
8. Eén geïntegreerde chemicaliëndoseertank aan de zijkant;
9. Eén afvoerpoort, overlooppoort, handmatig/automatisch vlotterbediend wateraanvulsysteem; |
| - | Circulatiepomp | 1,5 kW | Instellen | 1 | Verticale zuur- en alkalibestendige PP anti-corrosiepomp, debiet: 169m³/u, opvoerhoogte: 15m, tweetraps energiezuinige motor |
| 2 | Horizontale sproeitoren (hanteringsluchtvolume: 10.000 m³/h) | 3000 (inclusief variabele diameter) * 1500 (exclusief watertankgrootte) * 1800 | Instellen | 1 | 1) Apparatuurmaterialen omvatten PP, 304 roestvrij staal en FRP, met diktes die zijn aangepast om aan specifieke fabrieksvereisten te voldoen;
2) Snelheid lege toren: 1,5 meter per seconde;
3) Eén spuitlaag met zes 4-inch spiraalsproeiers;
4) Eén laag Ø50 mm Pall-ringen met een verpakking van ≥600 mm;
5) Eén laag PP-draadgaasmisteliminator ≥200 mm;
6) Twee Ø500 mm transparante inspectiepoorten van gehard glas;
7) Inlaat-/uitlaatdiameter: ¢600 mm;
8) Eén geïntegreerde chemicaliëndoseertank aan de zijkant.
9) Eén afvoerpoort, overlooppoort, handmatig/automatisch vlotterbediend wateraanvulsysteem; |
| - | Circulatiepomp | 2,2 kW | Instellen | 1 | Verticale zuur- en alkalibestendige PP anti-corrosiepomp, debiet: 24m³/u, opvoerhoogte: 20m, tweetraps energiezuinige motor |
| 3 | Horizontale sproeitoren (hanteringsluchtvolume: 15.000 m³/h) | 3600 (inclusief variabele diameter) * 1500 (exclusief watertankgrootte) * 1800 | Instellen | 1 | 1. Apparatuurmaterialen omvatten PP, 304 roestvrij staal en FRP, met diktes die zijn aangepast om aan specifieke fabrieksvereisten te voldoen.
2. Snelheid lege toren: 1,5 meter per seconde;
3. Enkellaags spuitsysteem met 8 1/4-inch spiraalvormige spuitmonden;
4. Enkele laag Ø50 mm Pall-ringen die ≥600 mm verpakken;
5. Enkele laag PP-draadgaas misteliminator ≥200 mm;
6. Twee Ø500 mm transparante inspectiepoorten van gehard glas;
7. Inlaat-/uitlaatdiameter: 700 mm;
8. Eén geïntegreerde chemicaliëndoseertank aan de zijkant;
9. Eén afvoerpoort, overlooppoort, handmatig/automatisch vlotterbediend wateraanvulsysteem; |
| - | Circulatiepomp | 3,75 kW | Instellen | 1 | Verticale zuur- en alkalibestendige PP anti-corrosiepomp, debiet: 28m³/u, opvoerhoogte: 28m, tweetraps energiezuinige motor |
| 4 | Horizontale sproeitoren (hanteringsluchtvolume: 20.000 m³/h) | 4200 (inclusief variabele diameter) * 1500 (exclusief watertankgrootte) * 1800 | Instellen | 1 | 1) Apparatuurmaterialen omvatten PP, 304 roestvrij staal en FRP, met diktes die zijn aangepast om aan specifieke fabrieksvereisten te voldoen.
2) Snelheid lege toren: 1,5 meter per seconde;
3) Eén spuitlaag met 8 1/4-inch spiraalvormige spuitmonden;
4) Eén laag Ø50 mm Pall-ringen met een verpakking van ≥600 mm;
5) Eén laag PP-draadgaasmisteliminator ≥200 mm;
6) Twee Ø500 mm transparante inspectiepoorten van gehard glas;
7) Inlaat-/uitlaatdiameter: 800 mm;
8) Eén geïntegreerde chemicaliëndoseertank aan de zijkant.
9) Eén afvoerpoort, overlooppoort, handmatig/automatisch vlotterbediend wateraanvulsysteem; |
| | | | | |
| | Circulatiepomp | 3,75 kW | Instellen | 1 | Verticale drooglopende corrosiebestendige PP-pomp
Debiet: 28 m³/u
Hoogte: 28 m
Tier 2 energie-efficiëntiemotor
Merk: Riyiguobao |
| 5 | Horizontale sproeitoren (hanteringsluchtvolume: 25.000 m³/h) | 4100 (inclusief variabele diameter) * 2000 (exclusief watertankgrootte) * 1900 | Instellen | 1 | 1. Apparatuurmaterialen omvatten PP, 304 roestvrij staal en FRP, met diktes die zijn aangepast om aan specifieke fabrieksvereisten te voldoen.
2. Snelheid lege toren: 1,5 meter per seconde;
3. Enkellaags spuitsysteem met 10 spiraalsproeiers van 4 inch;
4. Enkele laag Ø50 mm Pall-ringen die ≥600 mm verpakken;
5. Enkele laag PP-draadgaas misteliminator ≥200 mm;
6. Twee Ø500 mm transparante inspectiepoorten van gehard glas;
7. Diameter inlaat/uitlaat: ¢900 mm;
8. Eén geïntegreerde chemicaliëndoseertank aan de zijkant;
9. Eén afvoerpoort, overlooppoort, handmatig/automatisch vlotterbediend wateraanvulsysteem; |
| - | Circulatiepomp | 5,5 kW | Instellen | 1 | Verticale zuur- en alkalibestendige PP anti-corrosiepomp, stroom: 38m³/u, lift: 32m, tweetraps energie-efficiënte motor, merk: Rizhao Guobao; |
| 6 | Horizontale sproeitoren (hanteringsluchtvolume: 30.000 m³/h) | 4500 (inclusief variabele diameter) * 2000 (exclusief watertankgrootte) * 1900 | Instellen | 1 | 10. Apparatuurmaterialen omvatten PP, 304 roestvrij staal en FRP, met diktes die zijn aangepast om aan specifieke fabrieksvereisten te voldoen.
11. Snelheid lege toren: 1,5 meter per seconde;
12. Enkellaags spuitsysteem met 13 spiraalsproeiers van 4 inch;
13. Enkele laag Ø50 mm Pall-ringen met een verpakking van ≥600 mm;
14. Enkele laag PP-draadgaasmisteliminator ≥200 mm;
15. Twee Ø500 mm transparante inspectiepoorten van gehard glas;
16. Inlaat-/uitlaatdiameter: ￠1000 mm;
17. Eén geïntegreerde chemicaliëndoseertank aan de zijkant.
Eén afvoerpoort, overlooppoort, handmatig/automatisch vlotterbediend wateraanvulsysteem; |
| - | Circulatiepomp | 7,5 kW | Instellen | 1 | Verticale zuur- en alkalibestendige PP anti-corrosiepomp, stroom: 50m³/u, lift: 38m, tweetraps energie-efficiënte motor, merk: Rizhao Guobao; |
| - | Overige specificaties
Niet-standaard maatwerk | - | - | - |
